HG30-E多功能校准仪

我们坚持“质量求胜,诚信为本”的企业理念;秉承“质量第一,服务优良,用户至上,追求更好”的创业宗旨,与社会各界同仁携手共创辉煌。
  • 电 话:0536-8222888   13806491159
  • 邮 箱:WFHUAUGUANG@126.com
产品服务


用途特点

HG30-E多功能校准仪(三用表校验仪)适用于检定、校验各种0.2级以下电流、电压表。亦可作为高稳定度测试电源使用,配合高等级标准表,校对0.2级以上电流、电压表。

主要功能
2.1、 5 1/2位LED数字显示输出量。

2.2、 交、直流电流输出范围为:0~50uA~5mA~50mA~500mA~2A~10A

2.3、 交、直流电压输出范围为:0~500mV~5V~50V~250V~500V~1000V

2.4、 供选择的交流频率为三种:50Hz、60Hz、400Hz

2.5、 输出超载能自动保护,手动复位。

2.6、 每档电压、电流可以过载10%。

2.7、 钳形表测量:配用本厂标准线圈,可测量AC 0~1000A;DC 0~1000A 误差±0.3%。

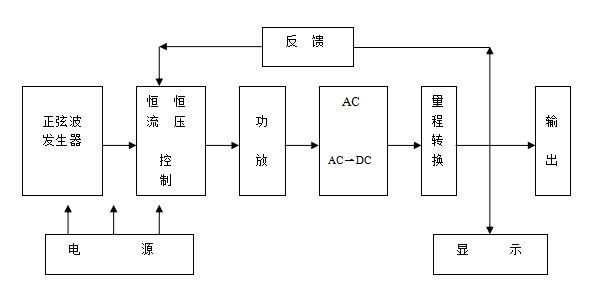

工作原理框图


技术性能

4.1  稳定性:   DC﹤满量程的0.01%/2分钟

                AC﹤满量程的0.03%/2分钟

4.2、交流失真度:﹤0.5%

4.3、直流纹波系数:﹤0.1%

4.4、输出频率及准确度:50Hz  60Hz  400Hz  ﹤1%

4.5、输出电压、电流的范围及准确度(23℃±2℃,输出值大于10%量程)

4.6、电源功耗:交流电源电压220V±10%,频率50Hz±1Hz;功耗﹤180VA

4.7、工作环境:工作环境的温度5℃~35℃,相对湿度不大于80%

4.8、工作时间:连续

4.9、外形尺寸:135×400×360mm3

4.10、重量:约12kg

输出项目

输出范围

额定输出

最大输出

准确度

交直流



电  压

0~500mV

10mA

30mA

DC:±(读数的0.02%+满量程的0.03%)

AC:±(读数的0.03%+满量程 的0.05%)

0~5V

20mA

60mA

0~50V

40mA

100mA

0~250V

20mA

60mA

0~500V~1000V

10mA

30mA

交直流

电  流

0~50uA~5mA~50mA

DC:3V

AC:36V


DC:±(读数的0.02%+满量程的0.03%)

AC:±(读数的0.03%+满量程的0.05%)

2mA以下不考核精度

0~500mA

DC:3V

AC:12V


0~2A~10A

2V




标  准

电  阻

10、50、100、

500(Ω)

1K、50K、100K、500K、

1M、10M、20M、





0.25W






±0.3%+20mΩ
